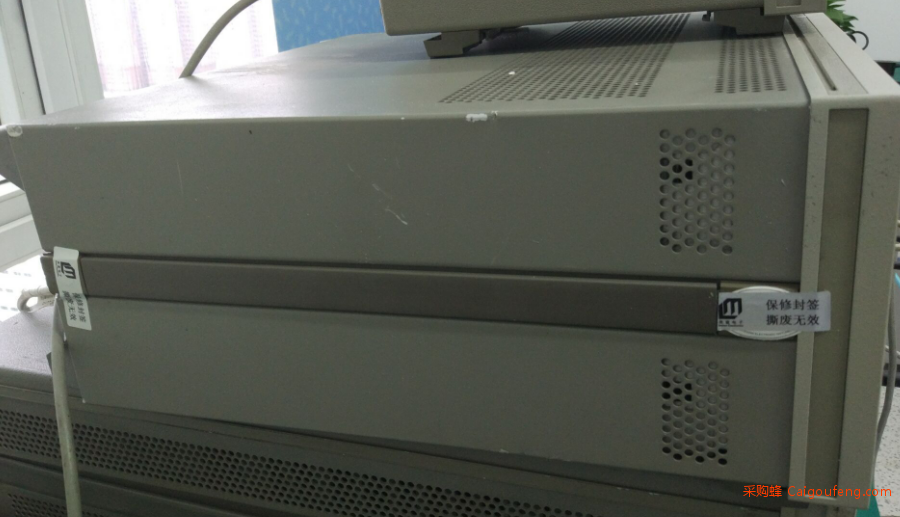

Agilent E5100A高速网络分析仪 10kHz-300MHz
信号源特性:频率范围 10kHz-300MHz,10kHz-180MHz(选件118/218/318/618)输出功率范围(在单通道上) -48~+22dBm(选件),-9~+11dBm(标准)输出分辨率 0.1dB接收机特性频率范围 10kHz-300MHz,10kHz-180MHz(带选件118/218/318/618)IFBW 10Hz-30kHz(1,1.5,2,3,4,5,8步进)输入阻抗(额定) 50Ω(标准)50Ω/1MΩ,30pF(选件)动态范围 >120dB(IFBW=1kHz)动态精度 ±0.05dB,±0.03°测量速度 0.04ms/测量点(IFBW=30kHz,斜波扫描)
一般特性
测量参数 增益(幅度比),相位,群时延,幅度,增益-相位,幅度,增益—时延阻抗,导纳显示 6.5英寸TFT彩色LCD编程 HPInstrument BASIC大容量存储 FDD和内部非易失存储器并行I/O端口 TTL,16-bit输出,8-bit输入/输出(标准)尺寸 425mm(宽)*177mm(高)*425mm(长)
